轴承上的“伤疤”会说话：如何快速判断是机械磨损还是电腐蚀？

在现场，我们常遇到电机轴承异响、过热甚至卡死的情况。很多工程师的第一反应是电机轴承磨损严重了就换一个，可换完还是频繁出问题。

其实这事儿的关键，是先搞懂轴承磨损的“病根”：是实打实的机械磨损，还是看不见的电腐蚀？这俩故障的处理方向完全不同，判错了不仅白花钱，还会耽误生产。今天，我们就来聊聊如何快速区分这两者，直击故障本源。

一、 核心特征对比：一张图看懂本质区别

要快速判断，关键在于抓住两者的典型特征。下表总结了核心区别：

二、四步诊断法：从观察到确诊

结合以上特征，您可以按以下步骤进行现场快速诊断：

第一步，询问工况：电机是否采用变频器驱动？如果是，电腐蚀概率大增。

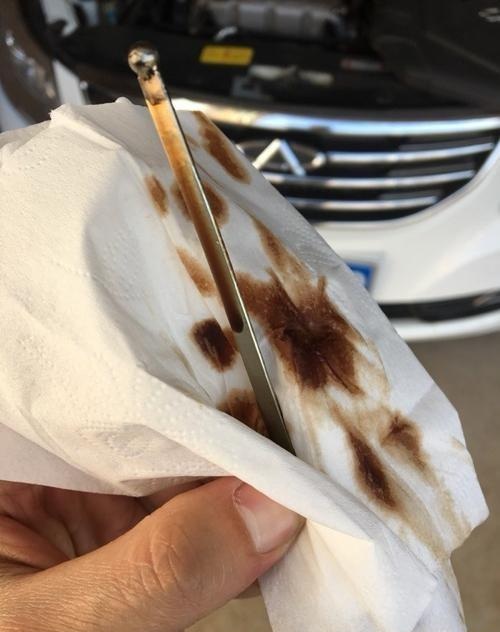

第二步，打开注油孔或放油塞，观察润滑油。若是机械磨损，油液会变浑浊，里面掺杂金属磨屑，静置后底部会有沉淀，用手指捻搓能感觉到颗粒感。若是电腐蚀，初、中期以棕红/深褐为主，严重后期会发黑硬化，但没有明显的金属颗粒，反而会有焦糊味——这是油膜被电火花击穿后产生的化学变化。

第三步，取出轴承后，重点清洁内、外圈滚道表面，观察滚道、钢球和保持架的状态。

机械磨损是“硬碰硬”的物理损伤，本质是润滑失效、装配不当或负载超标导致的金属直接摩擦，痕迹往往和运动方向一致，有一定分布规律的：

- 滚道与钢球：表面会出现均匀的“磨粒磨损”，摸起来像砂纸一样粗糙，严重时会有沿旋转方向的浅沟；如果是过载导致的磨损，还会在滚道边缘出现“压痕”，形状和钢球贴合。

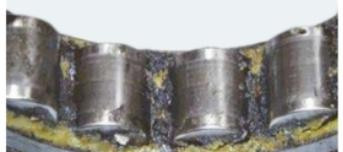

- 保持架：容易出现“断裂或变形”，尤其是受力部位会有明显的摩擦痕迹，比如保持架兜孔内壁被钢球磨出深槽。

举个例子：之前在客户那里拆下来的主轴轴承，滚道上全是平行于旋转方向的细沟，润滑油里飘着黑色铁屑——这就是典型的润滑脂老化导致的机械磨损，换轴承的同时换适配的高温润滑脂就行。

电腐蚀是“灼伤出来”的特殊纹路——电机接地不良、变频系统共模电压等问题，会让轴电压击穿轴承油膜，形成电火花灼伤金属表面，痕迹无规律有辨识度：

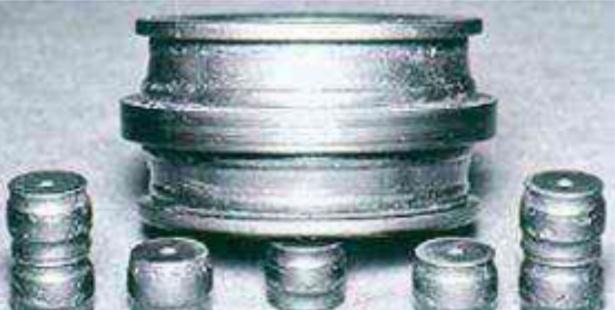

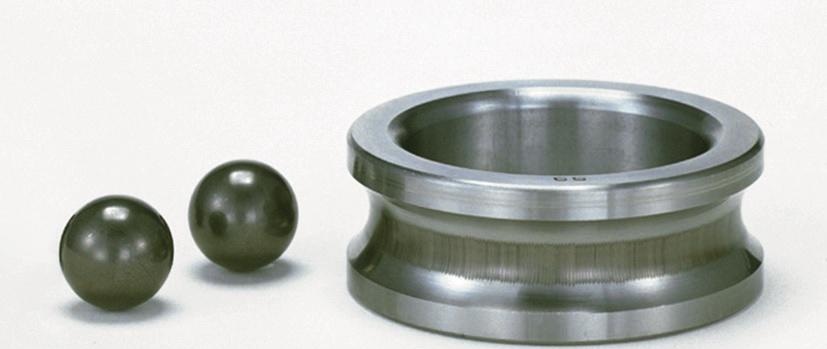

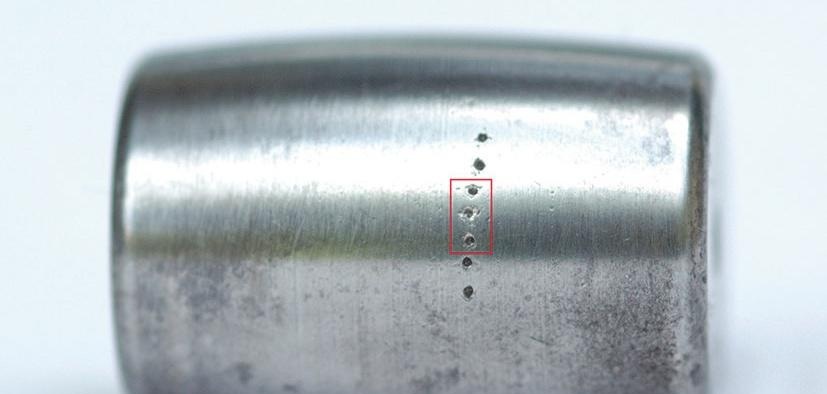

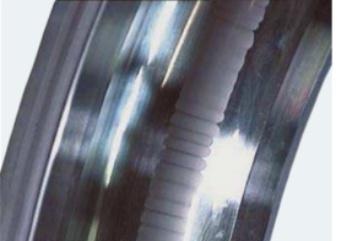

- 滚道与钢球：在强光或放大镜下，仔细寻找是否有“搓板纹”或“麻点”——滚道表面出现细密的、垂直于旋转方向的条纹，像搓衣板一样；严重时会形成蜂窝状的小凹坑，甚至出现局部熔化的“金属瘤”。

- 保持架：损伤相对较轻，一般不会断裂，顶多在与钢球接触的部位有轻微灼伤痕迹，颜色发暗。

第四步，对于重要设备或复杂情况，使用专业仪器进行最终判断：

测量轴电压/轴电流：这是最直接的证据。

振动频谱分析：电腐蚀可能产生特定高频的振动成分。

对损坏轴承进行金相分析：在实验室下，电蚀坑与机械磨损的微观形貌截然不同。

很多时候轴承故障是“混合病因”——比如机械磨损后，油膜破损会加重电腐蚀。但只要先通过轴电压检测排除电腐蚀，再针对性解决润滑或装配问题，就能少走弯路。
